如何測試ptc加熱電阻
2022年06月11日 |
閱讀次數：186在本文中，我們將介紹如何測試ptc加熱電阻 - 以檢查它是否良好。
ptc加熱電阻是一種電阻器，其電阻值會根據其所處的溫度而變化。
ptc加熱電阻主要有 2 種類型：負溫度系數 (NTC) 熱敏電阻和正溫度系數 (PTC) 熱敏電阻。
PTC熱敏電阻是熱敏電阻，其電阻會隨著其暴露的溫度升高而增加。因此，如果對 PTC 熱敏電阻施加熱量，其電阻會相應增加。
由于熱敏電阻是根據施加的熱量改變其電阻的組件，我們可以利用這個特性來測試它。
測試熱敏電阻所需的只是一個歐姆表或包含歐姆表的萬用表。然后，我們在測試的各個階段之后使用歐姆表檢查電阻，以查看熱敏電阻的行為是否符合熱敏電阻的特性。如果是，那很好。如果沒有，那就是故障。
測試熱敏電阻所需的設備
熱敏電阻（待測）
加熱器、干式鼓風機或任何類型的加熱裝置
如何測試 NTC 熱敏電阻
同樣，NTC 熱敏電阻是一種熱敏電阻，其電阻會隨著其暴露的溫度升高而降低。
我們將檢查這個特性，看看它是否有相應的行為。

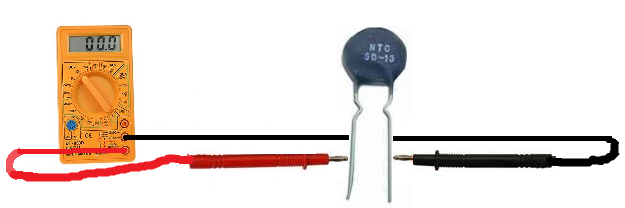

首先，在對熱敏電阻施加任何熱量之前，請檢查其額定值。例如，熱敏電阻可能是100Ω、1KΩ、10KΩ、100KΩ等。
在對熱敏電阻施加任何熱量之前，其電阻值應非常接近其額定電阻值。
因此，例如，如果我們正在測試一個 10KΩ 的熱敏電阻，在我們加熱之前，它的電阻值應該非常接近 10KΩ。如果你在一個相對溫暖的房間里，它可能是 9.3KΩ 左右。如果您在較冷的地區，它將具有更高的價值。
這是檢查熱敏電阻是否良好的第-一個初步測試。如果它接近其額定電阻值，那么到目前為止，它是好的。如果它與額定值相差很大或相差很大，則熱敏電阻有故障，應丟棄。

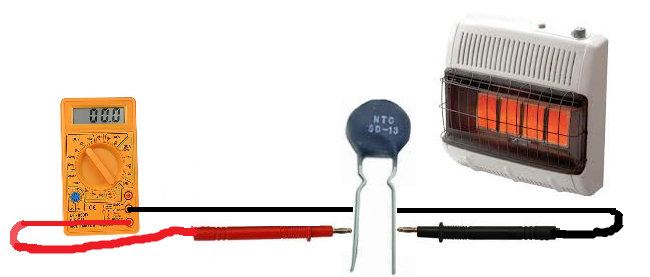

下一個測試是對熱敏電阻加熱。這可以通過加熱器、干式吹風機或任何類型的加熱設備來完成。
當您對熱敏電阻的主體施加熱量時，其電阻應在施加熱量后的幾秒鐘內開始穩定下降。如果 NTC 熱敏電阻遵循這種行為，那就很好。如果沒有，則它是有故障的，應該被丟棄。
如何測試ptc加熱電阻測試 PTC 熱敏電阻遵循與 NTC 熱敏電阻相同的所有步驟。
首先用歐姆表檢查沒有加熱的熱敏電阻。在室溫或更低溫度下使用 PTC 熱敏電阻時，熱敏電阻應測量到非常低的電阻。
現在像以前一樣加熱熱敏電阻的主體。PTC 熱敏電阻的電阻應在施加后的幾秒鐘內逐漸穩定地上升。
如果電阻穩定增加，則 PTC 熱敏電阻是好的。如果沒有，則它是有故障的，應該被丟棄。
